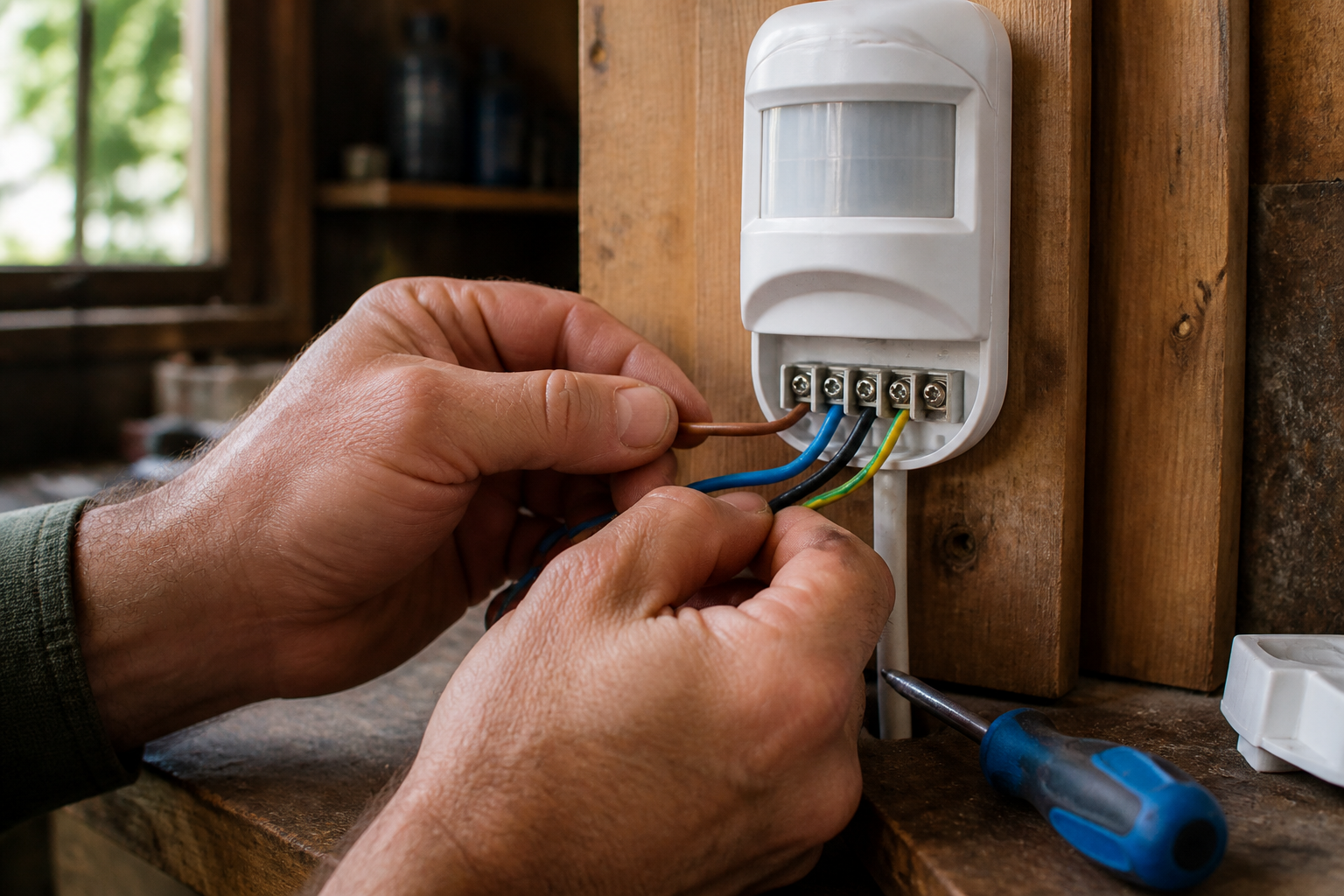

Brancher un détecteur de mouvement 4 fils : le guide pas à pas

Un détecteur de mouvement à quatre fils, c'est l'équipement qui détecte les mouvements grâce à un capteur infrarouge PIR et qui allume automatiquement votre éclairage. Contrairement aux modèles à deux ou trois conducteurs, cette version intègre phase, neutre, sortie de commande et terre. Cette configuration permet non seulement de sécuriser l'installation, mais aussi de contrôler plusieurs circuits d'éclairage simultanément ou d'ajouter un interrupteur pour forcer l'allumage manuellement.

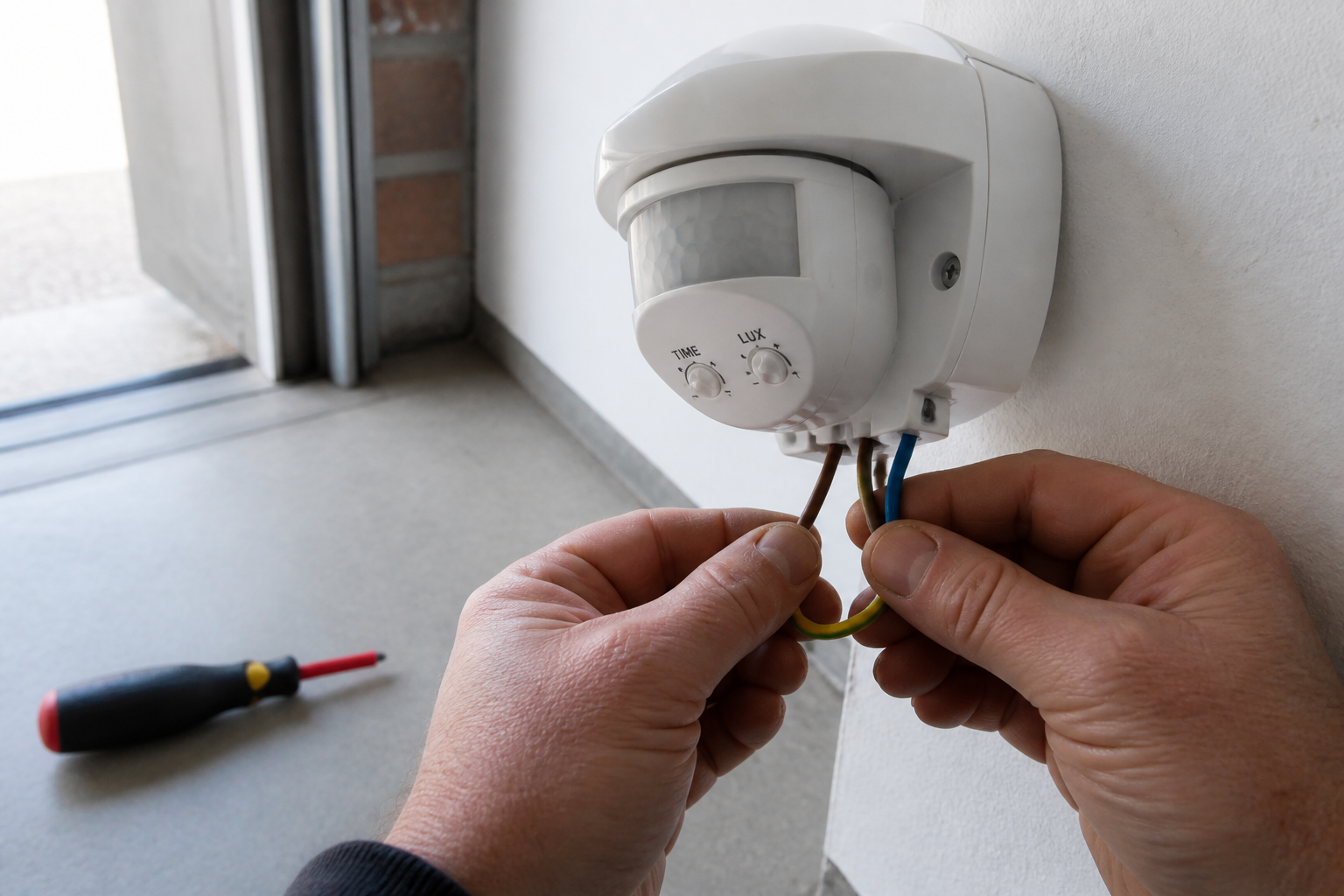

Concrètement, ce type de détecteur s'utilise autant en intérieur qu'en extérieur : garage, allée, jardin, couloir ou cave. Il s'adapte à vos besoins grâce à ses réglages de temporisation (TIME) et de sensibilité lumineuse (LUX). Vous pouvez ainsi décider combien de temps la lumière reste allumée après détection, ou programmer le détecteur pour qu'il ne s'active que lorsque la luminosité ambiante est faible.

Comment le modèle 4 fils se distingue des versions 2 ou 3 fils

La différence principale entre ces configurations réside dans la complexité et les possibilités offertes. Un détecteur à deux fils s'installe comme un simple interrupteur : il coupe et rétablit la phase. C'est simple, mais limité, surtout avec les lampes LED qui peuvent scintiller. Le modèle à trois fils ajoute le neutre, ce qui permet d'alimenter l'électronique interne du détecteur de manière plus stable. Enfin, le quatre fils va encore plus loin en intégrant une sortie de commande dédiée et une connexion à la terre.

Si vous prévoyez de brancher un projecteur puissant, plusieurs lampes ou d'ajouter un interrupteur en parallèle pour garder la main sur l'allumage, le quatre fils est clairement votre allié. Il offre une flexibilité accrue et respecte mieux les normes électriques en vigueur, notamment pour les installations extérieures où la terre joue un rôle crucial contre les risques d'électrocution.

Matériel nécessaire et sécurité avant de commencer

Avant de toucher au moindre fil, assurez-vous d'avoir tout le matériel sous la main et de respecter les règles de sécurité de base. Une installation électrique mal réalisée, c'est un risque d'incendie, de court-circuit ou pire encore.

Les outils indispensables

• Un tournevis plat et un tournevis cruciforme
• Un testeur de tension (indispensable, pas facultatif) – un simple crayon-testeur à moins de 10 euros suffit
• Une pince à dénuder
• Un mètre ou un niveau à bulle
• Des dominos ou Wago de connexion (si le détecteur n'en est pas équipé)
• Un crayon et du ruban adhésif pour étiqueter les fils

Pour un détecteur de mouvement classique, on privilégie généralement du câble de section 1,5 mm² pour l'éclairage, relié à un disjoncteur de 10A. Si vous branchez un projecteur plus gourmand, vérifiez les recommandations du fabricant : certains modèles nécessitent une section supérieure.

Règle numéro un, non négociable : coupez le courant au tableau électrique avant toute manipulation. Vérifiez ensuite l'absence de tension avec votre testeur. Ne vous fiez jamais uniquement à la position de l'interrupteur.

Choisir le bon emplacement

L'emplacement détermine l'efficacité du détecteur. Un détecteur infrarouge passif (PIR) capte les variations de chaleur dans son champ de vision. Placé au mauvais endroit, il ratera des passages ou déclenchera des fausses alertes. La hauteur optimale se situe entre 2 et 2,5 mètres du sol. L'angle de détection standard couvre 120 à 180 degrés selon les modèles. Évitez de le pointer vers des sources de chaleur directes (radiateur, fenêtre exposée au soleil, cheminée) qui provoqueront des déclenchements intempestifs. Pour une entrée ou un couloir, un angle permettant de "voir" perpendiculairement à l'axe de passage est plus efficace qu'un positionnement frontal.

Identifier les 4 fils et leur fonction précise

C'est l'étape que la plupart des guides expédient en deux lignes. Erreur. Confondre les fils lors d'un branchement électrique peut endommager l'appareil, déclencher un court-circuit ou, dans le pire des cas, créer un risque électrique sérieux.

Fil	Couleur	Borne	Rôle
Phase	Marron ou rouge	L	Alimente le détecteur en courant. Point d'entrée du courant dans le système.
Neutre	Bleu	N	Assure le retour du courant. Permet au détecteur de rester alimenté en permanence, même lumière éteinte.
Commande	Noir	L1	Sortie vers l'éclairage. Quand mouvement détecté, tension envoyée sur ce fil pour allumer la lampe.
Terre	Vert/jaune	Borne de terre	Sécurité. Protège contre les chocs en cas de défaut d'isolation ou de surtension.

Le fil de terre est indispensable à toute installation moderne. Sur un détecteur de mouvement 4 fils, la terre relie le boîtier métallique ou la structure à la mise à la terre générale du logement.

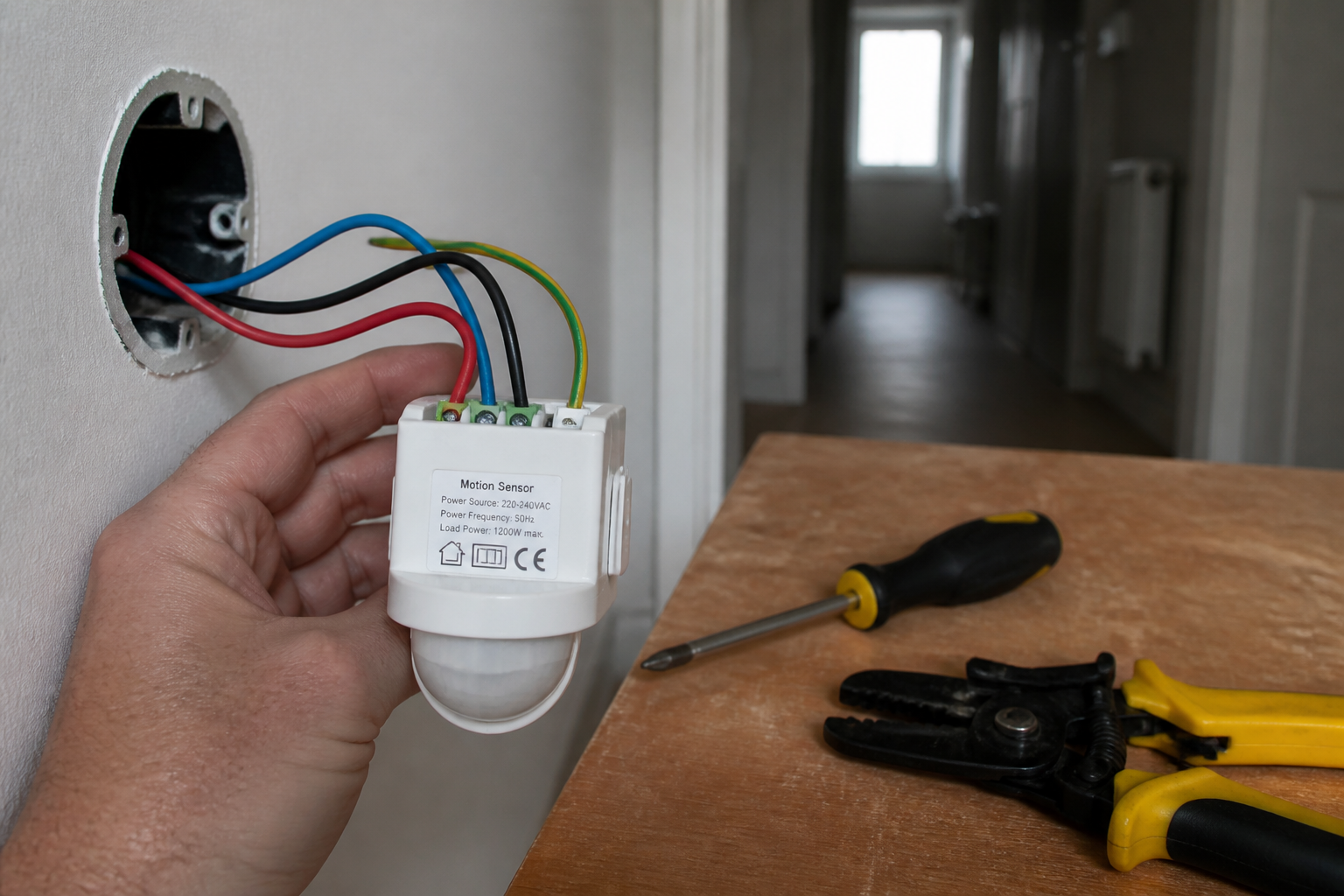

Branchement étape par étape : du bornier au test final

Le branchement d'un détecteur de mouvement 4 fils s'effectue en quatre étapes distinctes. Avec les bons outils et quelques précautions, n'importe quel bricoleur peut réaliser cette installation en moins d'une heure.

Étape 1 : Coupez l'alimentation

Coupez le disjoncteur correspondant au circuit concerné au tableau électrique. Vérifiez l'absence de tension avec votre testeur. Ce n'est pas une formalité, c'est une obligation.

Étape 2 : Raccordez la phase

Branchez le fil de phase (marron ou rouge) sur la borne L du détecteur. C'est le point d'entrée du courant dans le système. Une connexion correcte est essentielle pour le bon fonctionnement du dispositif.

Étape 3 : Raccordez le neutre

Connectez le fil neutre (bleu) à la borne N du détecteur. Il complète le circuit et permet au détecteur de rester alimenté en permanence pour détecter le mouvement, même lorsque la lumière est éteinte.

Étape 4 : Connectez la sortie commande

Raccordez le fil de sortie vers l'éclairage (noir) sur la borne L1. Lorsqu'un mouvement est détecté, le détecteur envoie la tension sur ce fil pour allumer la lampe. Ce fil est l'intermédiaire entre le détecteur et votre point lumineux.

Étape 5 : Branchez la terre

Connectez le fil de terre (vert/jaune) sur la borne de mise à la terre du détecteur. Pour une installation extérieure ou un luminaire métallique, cette connexion est vitale.

Étape 6 : Testez et réglez

Remettez le courant. Réglez la temporisation (TIME) : vous pouvez décider combien de temps la lumière reste allumée après détection. Réglez la sensibilité lumineuse (LUX) : programmez le détecteur pour qu'il ne s'active que lorsque la luminosité ambiante est faible. Testez le fonctionnement en vous déplaçant dans le champ de détection.

Les erreurs fréquentes qui font capoter l'installation

Quelques pièges reviennent systématiquement chez les bricoleurs. Les connaître vous évitera de perdre du temps.

Confondre la phase et le neutre. C'est l'erreur la plus courante. Si vous inversez, le détecteur peut ne pas fonctionner ou griller. Utilisez un testeur de tension pour identifier la phase avant de brancher.

Négliger la terre en extérieur. Pour une installation extérieure, la terre n'est pas optionnelle. Elle protège contre les risques d'électrocution en cas de défaut d'isolation. Ne la laissez pas déconnectée.

Mal positionner le détecteur. Un détecteur pointé vers une source de chaleur (radiateur, fenêtre ensoleillée) déclenchera des fausses alertes. Un détecteur placé trop haut ou trop bas ratera des passages. Respectez la hauteur de 2 à 2,5 mètres.

Oublier de vérifier la compatibilité LED. Certains détecteurs 2 fils ne supportent pas bien les lampes LED. Avec un modèle 4 fils, ce problème est généralement évité, mais vérifiez la puissance minimale supportée par votre détecteur si vous utilisez des LED basse consommation.

Un dernier conseil avant de vous lancer

Si vous installez un détecteur en extérieur, vérifiez son indice de protection (IP). Un modèle IP44 résiste aux projections d'eau, un IP65 est étanche. Pour un projecteur puissant ou plusieurs lampes, le quatre fils est clairement votre allié. Il offre une flexibilité accrue et respecte mieux les normes électriques en vigueur. Si vous avez le moindre doute sur votre installation, n'hésitez pas à faire appel à un électricien professionnel. Une installation électrique mal réalisée, c'est un risque d'incendie, de court-circuit ou pire encore. Mieux vaut être prudent que de le regretter.
