Gaine GTL pour le Consuel : les erreurs qui font refuser

Vous avez passé des soirées à tirer les câbles, à vérifier chaque connexion du tableau, à soigner le moindre serrage. Puis le technicien du Consuel arrive, regarde la gaine technique logement (GTL) et vous annonce que ce n'est pas bon. Ce n'est pas une injustice : c'est le point de contrôle numéro un. Près de 80 % des non-conformités en auto-construction viennent de la GTL, pas des circuits ou du tableau. Bonne nouvelle : ces erreurs sont toutes évitables si vous savez où le technicien va poser les yeux.

La GTL et l'ETEL : ne pas confondre la goulotte avec l'espace autour

Beaucoup de particuliers utilisent les termes GTL et ETEL comme s'ils étaient interchangeables. Ce n'est pas le cas, et cette confusion peut coûter une visite.

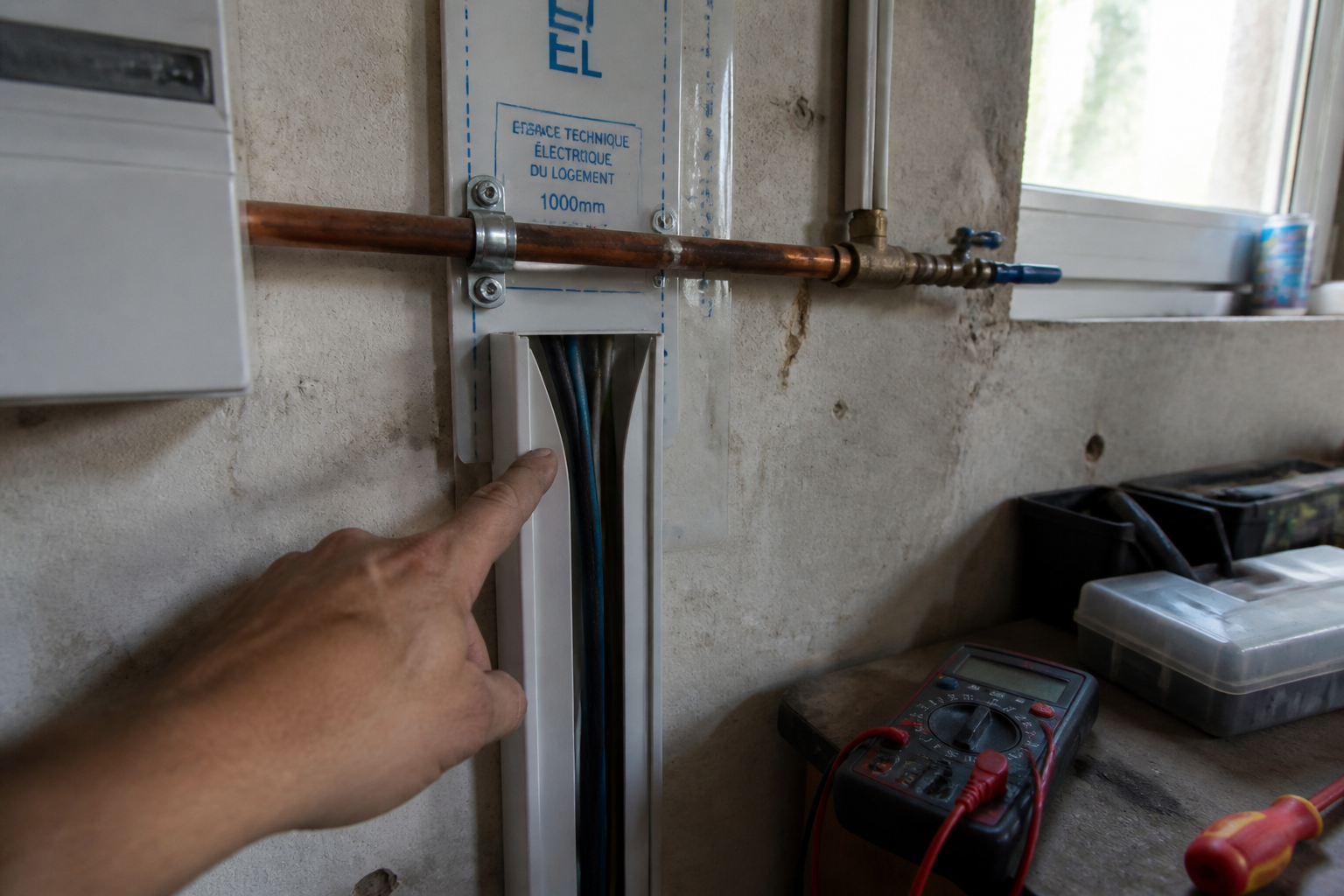

La Gaine Technique Logement (GTL) est la goulotte physique en plastique ou en métal sur laquelle vous fixez le tableau électrique, le disjontriceur de branchement et le coffret de communication. C'est le support matériel. L'Espace Technique Électrique du Logement (ETEL) est le volume réservé autour d'elle – du sol au plafond – qui doit rester vierge de toute autre installation. Un tuyau de chauffage, une gaine de ventilation ou une canalisation d'eau qui traversent cet espace : c'est une non-conformité immédiate. Le technicien ne regarde pas seulement la goulotte, il vérifie que la zone entière est réservée à l'électricité.

Les trois causes de refus les plus fréquentes sur la GTL

Avant de parler de coupe ou de fixation, il faut comprendre ce que le Consuel cherche. Trois points reviennent systématiquement sur les rapports de visite.

Une GTL mal dimensionnée ou mal placée

La norme NF C 15-100 fixe des dimensions minimales : 60 cm de large et 20 cm de profondeur, sur toute la hauteur du local, du sol au plafond. Si votre goulotte est trop petite, les câbles seront comprimés, ce qui est un défaut de protection mécanique. L'emplacement compte aussi : la GTL doit être près de l'entrée principale ou du garage, dans un endroit accessible et sec. Une cave humide ou un placard exigu peut poser problème.

La séparation entre courants forts et courants faibles

C'est le point qui surprend le plus de bricoleurs. Les gaines qui transportent le courant électrique (230V) et celles qui portent la télévision, Internet, l'alarme ou le téléphone doivent être dans des compartiments distincts, avec une cloison physique entre eux. Pas de mélange, pas de passage commun. Le technicien vérifie ce point rapidement, car les interférences électromagnétiques sont un vrai risque pour les équipements sensibles. Une seule gaine mal placée et c'est un refus.

Des gaines mal arrêtées ou mal fixées

C'est l'erreur la plus banale et pourtant la plus fréquente. Les gaines ne doivent pas entrer dans le tableau électrique lui-même. Elles doivent s'arrêter dans la GTL, juste avant le coffret, et être solidement maintenues par des colliers ou des fixations adaptées. Un câble qui pend, une gaine qui bouge ou qui n'est pas coupée net : le Consuel voit un travail bâclé et refuse.

Où et comment arrêter les gaines dans la GTL : la règle précise

La question qui revient sur tous les forums : est-ce que les gaines doivent arriver par le haut ou par le bas ? La réponse est plus simple qu'on ne le dit.

La norme NF C 15-100 n'impose pas un sens unique. Les gaines peuvent arriver par le haut, par le bas, ou les deux. Ce qui compte, c'est la cohérence et la propreté du cheminement. Si vous choisissez le passage par le bas, toutes les gaines doivent arriver par le bas, bien alignées, et être stoppées au même niveau, à environ dix centimètres du tableau. Cette marge permet de raccorder les fils sans les tendre.

Pour les câbles de type RO2V (ceux avec une gaine extérieure en plastique), ils peuvent être dénudés avant d'entrer dans le tableau, à condition que la GTL elle-même assure une protection mécanique suffisante. Pour les fils H07VU, il est plus sûr de maintenir la gaine ICTA jusqu'au tableau. Dans tous les cas, laissez une réserve de câble en boucle à l'intérieur de la goulotte. Cela ne prend pas de place et vous sauvera lors d'une modification future.

Un point souvent mal compris : la matérialisation de la goulotte sur toute la hauteur n'est pas obligatoire si tous les départs et arrivées se font par le haut ou tous par le bas. Mais si vous mélangez les deux sens, alors la goulotte doit bien courir du sol au plafond.

Comment couper et fixer les gaines pour passer la visite

La coupe doit être nette. Une gaine écrasée ou déchiquetée donne une impression de négligence, même si le câblage intérieur est parfait. Utilisez un coupe-gaine ou une scie fine, et ébarbez les bords avec un cutter. Ensuite, fixez chaque gaine avec un collier nylon ou une bride, à intervalles réguliers, pour qu'elle ne bouge pas. Le Consuel veut voir une installation qui tient mécaniquement, pas un paquet de fils qui risque de se défaire avec le temps.

L'alignement est aussi un critère visuel qui compte. Si les gaines arrivent en ordre dispersé, le technicien peut suspecter un manque de rigueur sur le reste de l'installation. Essayez de les faire arriver au même niveau, bien parallèles, et identifiez chaque câble avec des étiquettes ou des marquages. Cela ne fait pas partie de la norme, mais c'est un signe de sérieux qui joue en votre faveur.

Les erreurs que l'on voit tous les jours sur les chantiers

Voici les trois fautes les plus courantes, que l'on retrouve sur la majorité des installations refusées.

• Gaine trop courte ou trop longue : une gaine qui n'atteint pas la GTL ou qui dépasse de 30 cm dans le tableau est un défaut. La première ne protège pas le câble, la seconde encombre le coffret.
• Absence de séparation entre courants forts et faibles : une seule gaine commune pour l'électricité et le réseau Internet, et c'est un refus immédiat. Les compartiments doivent être physiquement distincts.
• Fixation insuffisante : des gaines qui pendent, qui ne sont pas attachées ou qui bougent quand on les touche. Le Consuel vérifie la tenue mécanique en tirant légèrement sur les câbles. Si ça cède, c'est non.

Que faire en cas de refus : les solutions concrètes

Si le technicien a déjà repéré un défaut, ne paniquez pas. La plupart des problèmes de GTL se corrigent en une demi-journée. Voici les actions à mener selon le type d'erreur.

Erreur constatée	Solution	Temps estimé
Gaine mal arrêtée (trop longue ou pendante)	Couper la gaine à ras de la GTL, dénuder les câbles sur 10 cm, fixer avec un collier	30 minutes
Mélange courants forts / faibles	Ajouter un compartiment séparé ou déplacer les gaines concernées dans une autre goulotte	1 à 2 heures
GTL trop petite	Remplacer la goulotte par un modèle aux dimensions réglementaires (60x20 cm minimum)	2 à 3 heures
Fixation insuffisante	Ajouter des colliers nylon tous les 30 cm et vérifier la tenue mécanique	30 minutes

Si vous êtes en auto-construction et que le doute persiste, faites appel à un électricien pour un pré-contrôle avant la visite du Consuel. Cela coûte moins cher qu'un second passage et vous évite de perdre trois semaines à attendre une nouvelle date.

Un dernier conseil avant la visite : vérifiez l'accessibilité

Le technicien doit pouvoir ouvrir la porte du tableau, accéder aux disjoncteurs et voir la GTL sans se baisser ni se contorsionner. L'axe des manettes des disjoncteurs doit se trouver entre 0,90 m et 1,80 m du sol pour un coffret sans porte, et entre 0,50 m et 1,80 m avec une porte. Si votre tableau est placé trop bas ou trop haut, ce n'est pas la gaine qui pose problème, mais l'emplacement. Dans ce cas, il faut déplacer l'ensemble – une opération lourde, mais parfois inévitable.

Ne laissez pas le jour de la visite être celui de la découverte. Passez une heure à inspecter votre GTL avec les critères du Consuel en tête : dimensions, séparation, fixation, propreté. Vous verrez, les erreurs sautent aux yeux une fois qu'on sait où regarder. Et si vous hésitez sur un point, mieux vaut le corriger avant que le technicien ne le voie – parce que lui, il ne rate rien.
